Đánh giá Dell PowerEdge R760 – Máy chủ 2U Dual Intel Xeon

Dell PowerEdge R760 là một tác phẩm thiết kế xuất sắc về máy chủ thế hệ này do các kỹ sư của Dell tạo ra. Trong bài đánh giá này, chúng ta sẽ xem xét xem máy chủ 2U Dual Intel Xeon mới của hãng này so sánh như thế nào với các đối thủ khác trong ngành. Đây sẽ là một bài đánh giá máy chủ Dell PowerEdge R760 chi tiết , vì vậy hãy cùng bắt đầu.

Tổng quan về phần cứng bên ngoài của Dell PowerEdge R760

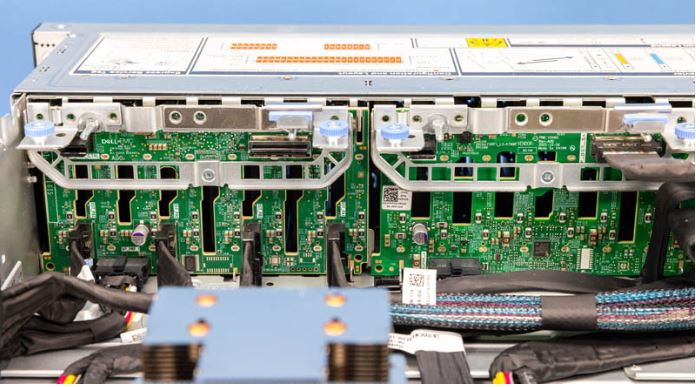

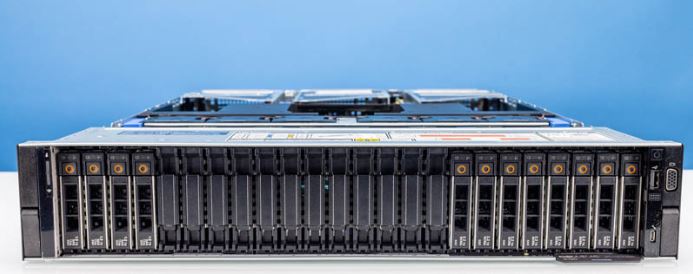

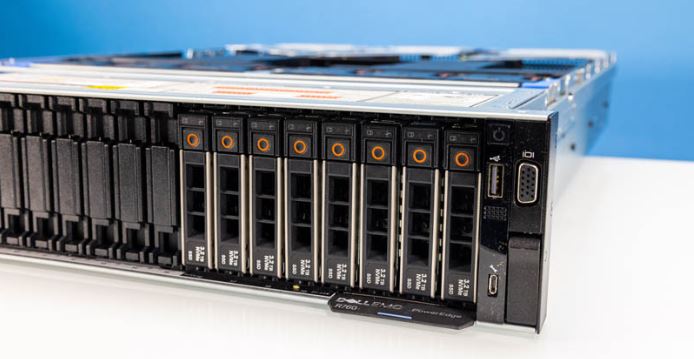

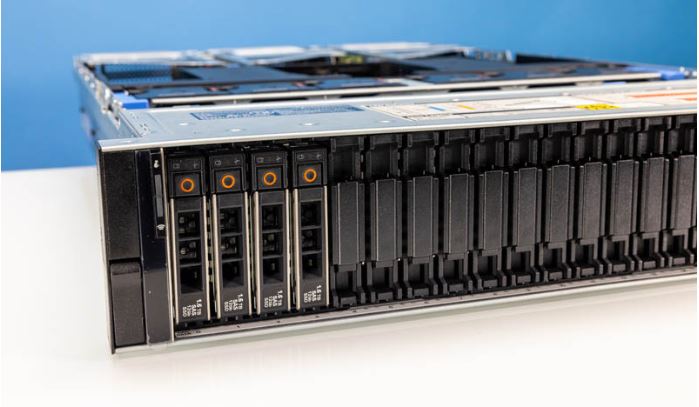

Nhìn vào phía trước của PowerEdge R760 2U, chúng ta có thể thấy một thiết kế 24x ổ đĩa 2.5″. Dell có các tùy chọn lưu trữ trước khác bao gồm ổ đĩa SAS 3.5″, NVMe và nhiều tùy chọn khác. DELL R760 Ở phía bên trái, chúng ta có các nút dịch vụ và sau đó là tám ngăn SAS. Bốn trong số đó đã được trang bị ổ SSD SAS 1.6TB. Hiện nay, chúng ta có thể dự đoán nhiều khách hàng sẽ tập trung hơn vào lưu trữ NVMe, nhưng nhiều khách hàng của Dell vẫn quen sử dụng các bộ điều khiển PERC dựa trên Broadcom cho các mảng SAS. DELL R760 Một trong những tính năng thú vị của thiết kế mặt sau của Dell là nó có thể đặt các thành phần SAS ở trên mặt sau, giữ cho khu vực khe cắm PCIe trống. DELL R760 Ở phía bên kia, chúng ta có các cổng USB, cổng VGA và nút nguồn. Và có một số kết nối ổ đĩa NVMe. Ở đây, chúng tôi có tám ổ SSD NVMe 3.2TB. DELL R760 Mảng ổ NVMe SSD Backplane 24x 2.5″ của Dell được chia thành ba PCB riêng biệt, vì vậy người dùng có thể tùy chỉnh theo ý muốn như chúng ta thấy trong thiết bị này. Một số nhà cung cấp sử dụng một backplane duy nhất, nhưng đây là dễ dàng thay thế và có tùy chọn SAS/SATA. Thiết kế vật lý của các backplane này là phức tạp nhất chúng tôi từng thấy trên một máy chủ cho đến nay. DELL R760 Nhìn vào mặt sau của hệ thống, chúng ta có thể thấy rất nhiều tính năng tùy chỉnh. DELL R760 Trước hết, chúng ta có nguồn cung cấp điện. Đơn vị của chúng tôi có hai nguồn cung cấp 1.4kW 80Plus Platinum. Đây có lẽ là những gì chúng tôi muốn đạt được với hầu hết các CPU cao cấp và không có GPU và bộ gia tốc hoặc các khay ổ đĩa NVMe đầy đủ ở phía trước. DELL R760 Các nguồn cung cấp điện nằm ở hai bên của khung máy và có một chút khác biệt. Dell có một nguồn cung cấp điện mảnh hơn ở đây, tạo ra một chút không gian để thông gió xung quanh nguồn cung cấp điện. Tiếp theo, là một số tính năng : Dell BOSS. SSD M.2 rất đáng tin cậy ngày nay, vì vậy chúng ta thường thấy chúng được lắp bên trong máy. Dell có một giải pháp cho hai ổ SSD và chúng có thể thay thế từ phía sau gọi là Dell BOSS. DELL R760 Đây là một giải pháp được thiết kế cho phương tiện khởi động. Bộ điều khiển BOSS là một bộ điều khiển RAID cấp thấp để RAID hai ổ SSD M.2, sau đó sử dụng cho quá trình khởi động. Điều này quan trọng đối với các hệ điều hành như Windows và VMware ESXi. Một số bản phân phối Linux có thể sử dụng RAID phần mềm. Tuy nhiên, đây là một giải pháp dễ triển khai. DELL R760 Một điểm nhỏ đáng chú ý ở đây là giải pháp BOSS thực sự phức tạp. Các nhà cung cấp khác chỉ sử dụng M.2 trên bo mạch chủ hoặc sẽ có một bộ điều khiển Marvell trên một riser đơn giản. Dell có tấm kim loại tùy chỉnh, cáp, ốc vít và nhiều hơn nữa. DELL R760 Đầu vào/ra tiêu chuẩn trên máy chủ không tồn tại. Tất cả các cổng vào/ra thông qua các thẻ mở rộng. DELL R760 Dell có một module mạng cơ bản tùy chỉnh của Broadcom cho mạng cơ sở. Đây là một module tùy chỉnh riêng của Dell.
DELL R760
Mô-đun mạng cơ bản Dell PowerEdge R760

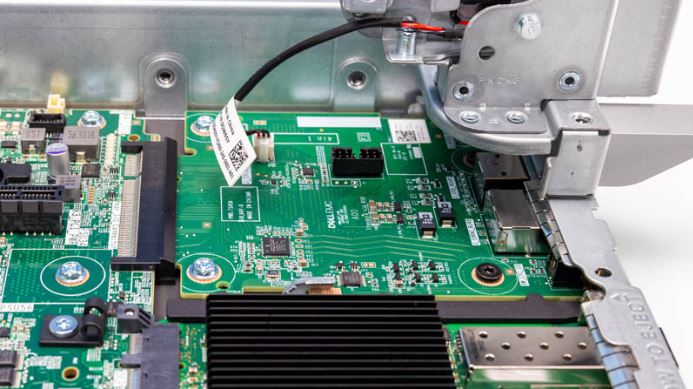

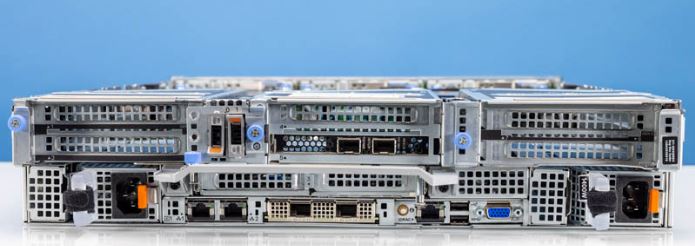

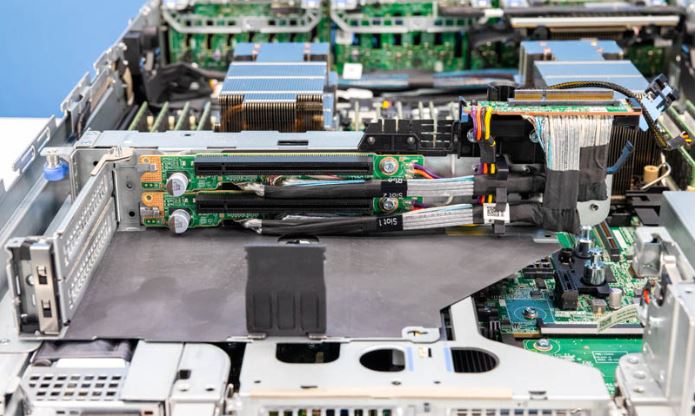

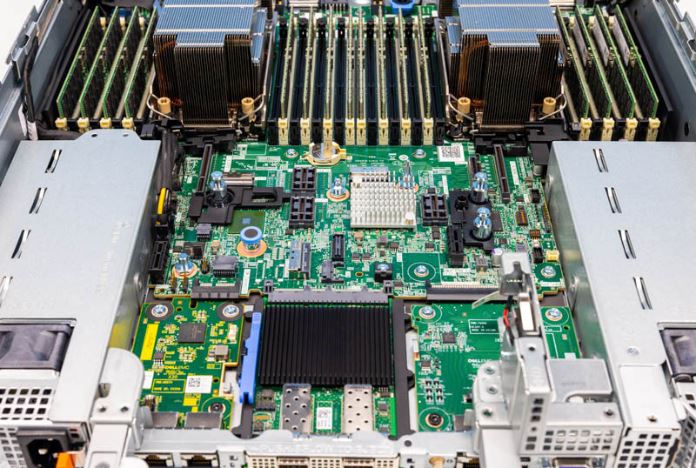

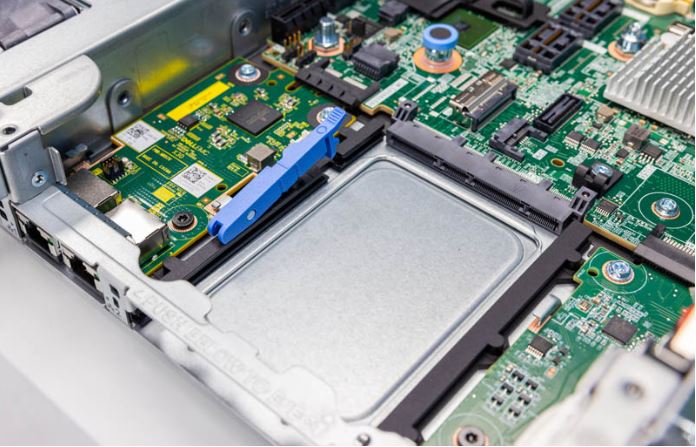

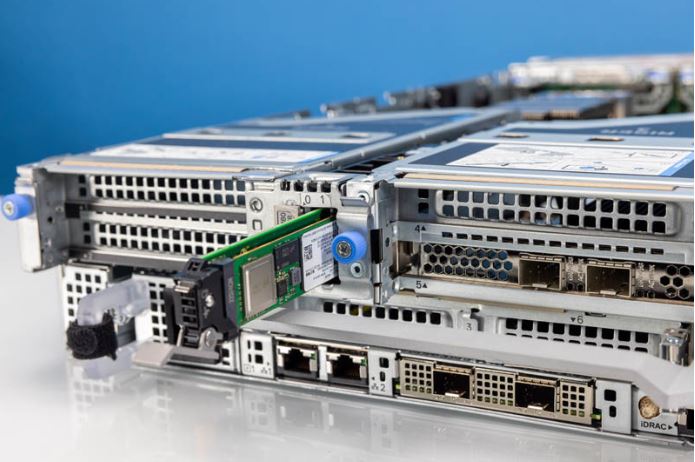

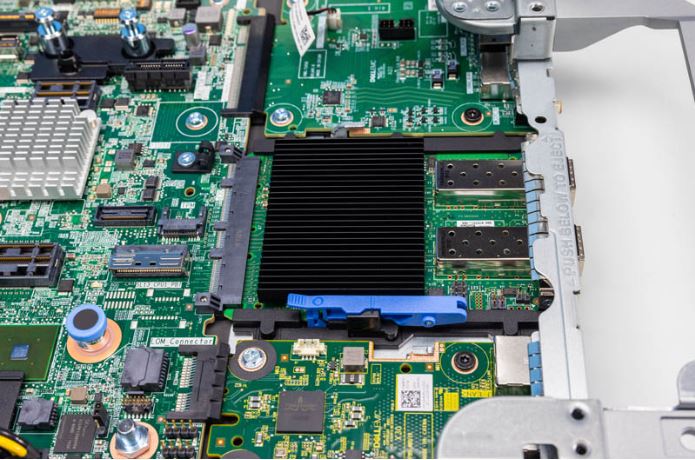

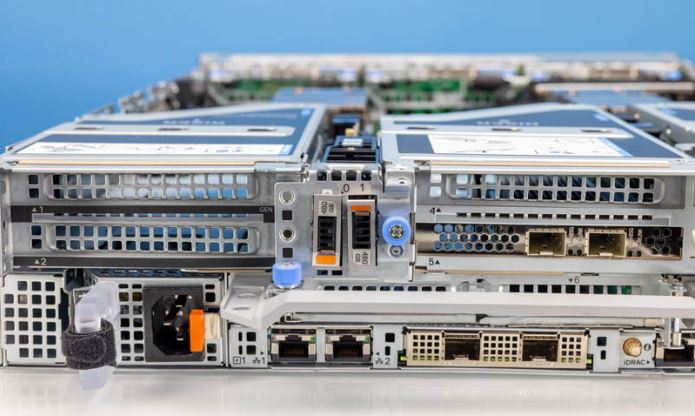

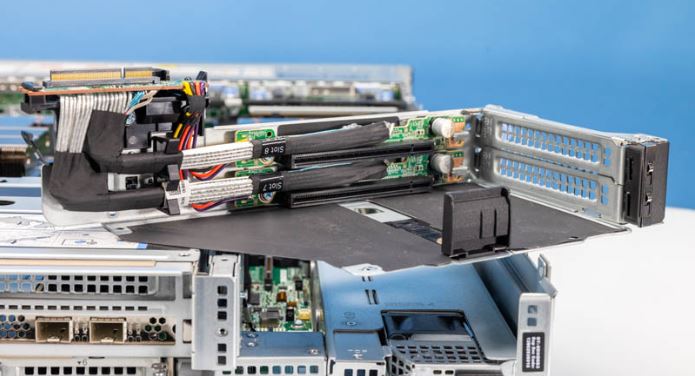

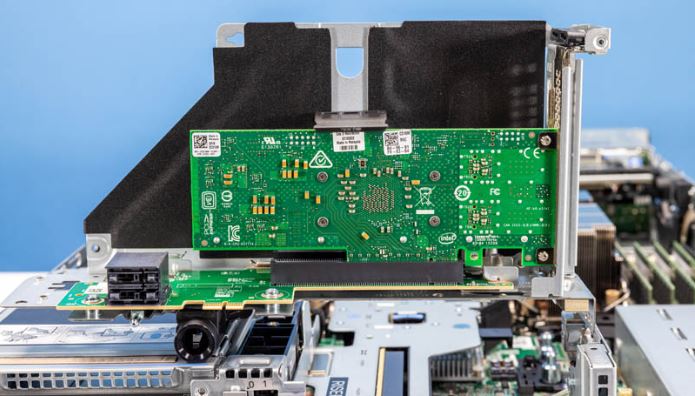

Chúng ta có thể thấy đây là giải pháp Broadcom NetXtreme BCM5720 dual 1GbE của Dell. Tiếp theo, chúng ta có cổng OCP NIC 3.0 với một card NIC Intel E810-XXV dual 25GbE được lắp đặt. Nhưng đây là kết nối 4C + OCP và sử dụng khe cắm SFF với thiết kế khóa nội bộ. Điều đó có nghĩa là người dùng phải mở hệ thống và thay thế riser để bảo trì NIC này. DELL R760 Cuối cùng, Dell cung cấp một lựa chọn OCP NIC 3.0 thứ hai cho máy chủ. Tuy nhiên, người dùng có thể lựa chọn GPU thay vì thêm mạng. DELL R760 Tóm lại, Dell PowerEdge R760 có một số tính năng phần cứng rất đáng chú ý. Chúng tôi đã thấy nhiều phần cứng khác trên máy chủ từ các nhà cung cấp khác, nhưng hiếm khi chúng ta thấy tất cả chúng cùng tồn tại trong cùng một hệ thống. Ngoài ra, chúng tôi đã thấy cách Dell đặt các thành phần phía sau như thế nào, với việc giữ một số khe mở trống rỗng để tùy chỉnh. DELL R760 Phía trên khe cắm OCP NIC 3.0, có một bộ nâng cấp hai tầng thấp. Chúng tôi sẽ bàn về các kết nối chi tiết hơn sau, nhưng Dell đang sử dụng các kết nối mật độ cao thay vì cáp cho tất cả các bộ nâng cấp của mình. Nó có một số thiết kế với cáp ở giữa như thiết kế bộ nâng cấp khe PCIe Gen4 hai tầng như này. DELL R760 Đây là bộ nâng cấp ở giữa , chúng tôi có một khe cắm PCIe 25GbE NIC. DELL R760 Đây là một bộ nâng cấp hai tầng khác với cáp ở giữa khe cắm PCIe Gen5. DELL R760 Đây là một thiết kế thất tuyệt vời cho máy chủ, nhưng bây giờ chúng ta hãy vào bên trong máy chủ để xem nó hoạt động như thế nào.

Tổng quan về phần cứng bên trong Dell PowerEdge R760

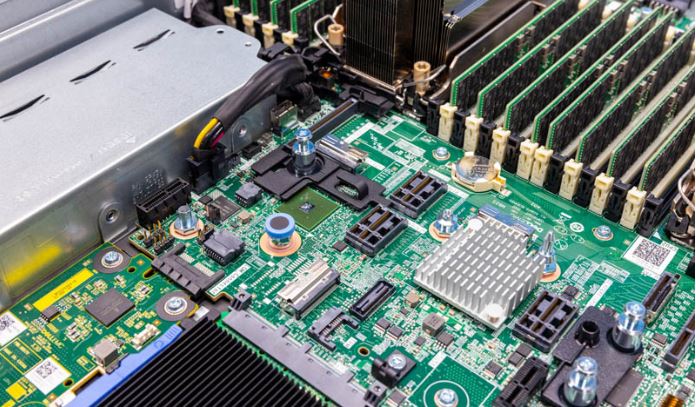

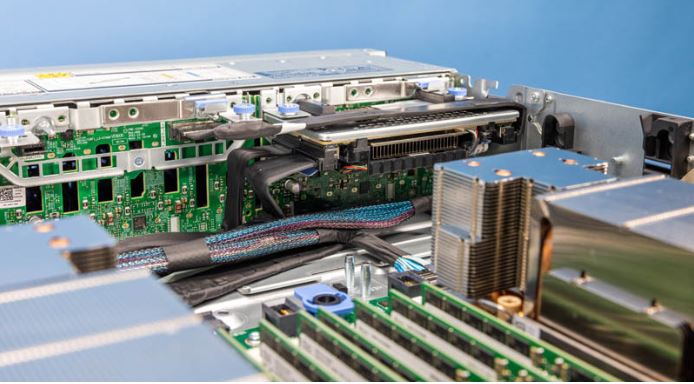

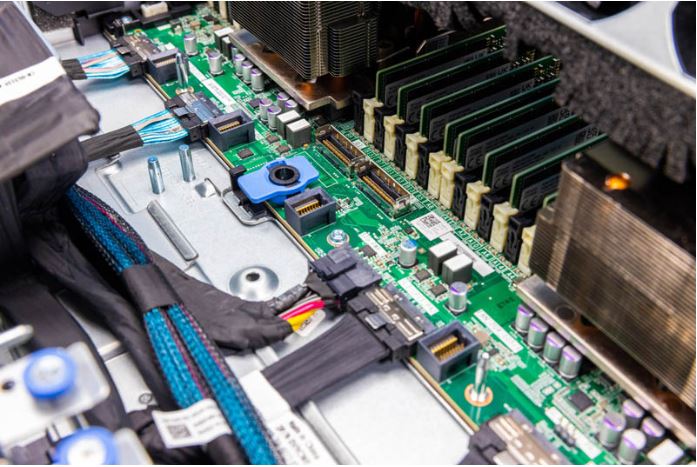

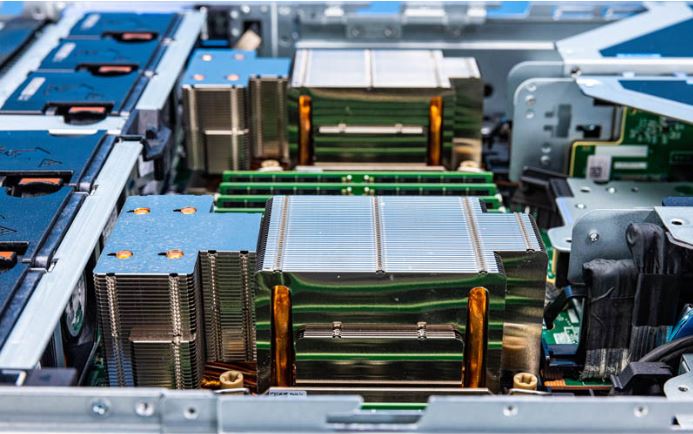

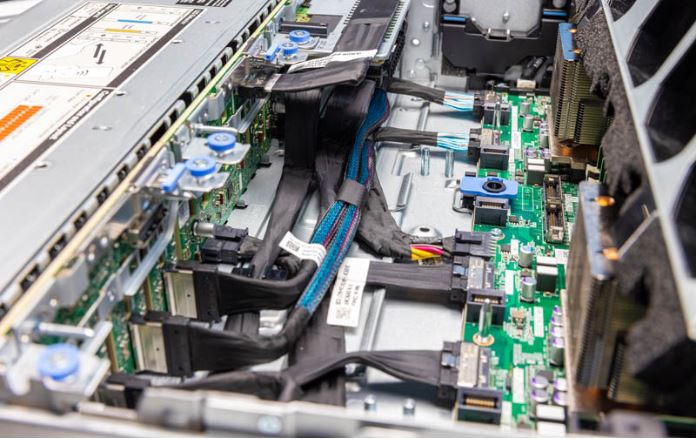

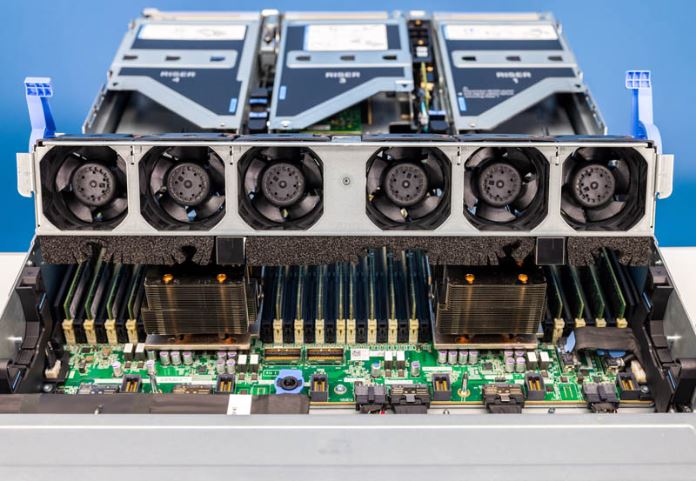

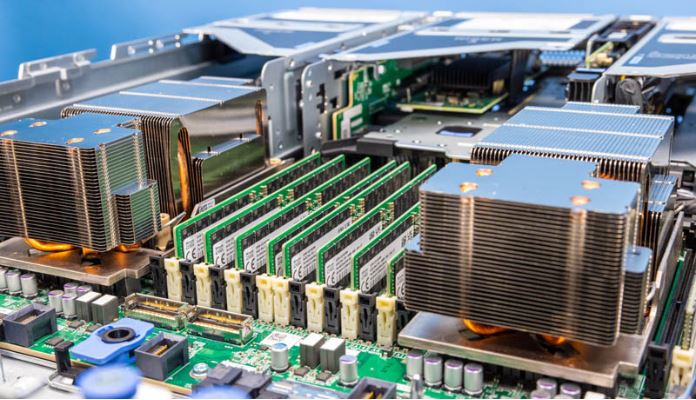

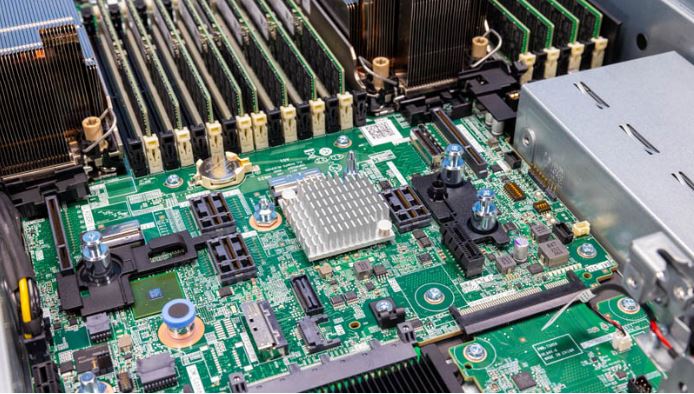

Chúng tôi sẽ làm việc từ phía trước đến phía sau bên trong máy chủ này. Đầu tiên, chúng tôi sẽ bắt đầu với các quạt. Có sáu quạt có thể thay thế nhanh. Dell có một trong những thiết kế quạt thay thế nhanh mượt nhất trong ngành công nghiệp. DELL R760 Hơn nữa, toàn bộ ngăn chia quạt có thể được gỡ bỏ khỏi máy chủ qua hai chốt. Điều này rất hữu ích. DELL R760 Dell có nhiều cáp phẳng tùy chỉnh và các thành phần khác trong máy chủ để định tuyến cáp qua khung. Tuy nhiên, nó cũng có các kết nối trên phần mặt trước của bo mạch chủ. Việc gỡ bỏ ngăn chia quạt nhanh chóng có nghĩa là ta có quyền truy cập vào điều này cũng như bảo trì các thẻ PERC được gắn phía trước ví dụ như. DELL R760 Đây chỉ là một cái nhìn khác về lượng dây cáp đi từ phía trước của bo mạch chủ. DELL R760 Các quạt đẩy không khí qua một hướng dẫn lưu lượng khí rất tốt. Hướng dẫn lưu lượng khí của Dell là một trong những sản phẩm tốt nhất trong ngành. DELL R760 Những hướng dẫn lưu lượng khí này đẩy không khí qua tản nhiệt CPU và bộ nhớ. Chúng tôi đã hiển thị một so sánh kích thước trong video, nhưng thật tuyệt vời khi nhìn thấy Dell sử dụng các tản nhiệt nhỏ như thế nào so với những gì Microsoft sử dụng trong các máy chủ Azure thế hệ này. DELL R760 Bộ vi xử lý, chúng tôi được trang bị hai bộ vi xử lý Intel Xeon Scalable “Sapphire Rapids” thế hệ thứ 4. Điều đó có nghĩa là mỗi socket có tối đa 56/60 nhân và hai socket. Bài viết liên kết phía trên chứa tất cả các tính năng mới của bộ vi xử lý mới như tăng tốc trí tuệ nhân tạo AMX, tăng tốc mã hóa/nén QuickAssist tích hợp (trên một số SKU) và nhiều tính năng khác. DELL R760 Với các bộ vi xử lý mới, chúng ta có 8 kênh DDR5, lên đến DDR5-4800, nhưng điều này phụ thuộc vào SKU và sự kết hợp. Máy chủ này hỗ trợ hoạt động 2DPC cho 16 DIMM trên mỗi bộ vi xử lý và tối đa 32 DIMM. DELL R760 Một tính năng quan trọng khác của nền tảng mới là PCIe Gen5. PCIe Gen5 cho các ứng dụng như lưu trữ phụ thuộc vào các tùy chọn, nhưng thế hệ mới cho phép tối đa 400GbE NIC. Chúng tôi sẽ có một bài đánh giá mạng 400GbE bao gồm các thẻ PCIe Gen5 và một công tắc 400GbE 64x khoảng hai tuần sau khi bài đánh giá này được công bố. Điều đó chỉ có thể xảy ra nhờ thế hệ PCIe Gen5 mới. DELL R760 Với sự chuyển đổi sang PCIe Gen5, các dây dẫn PCIe trên bo mạch chủ đã không còn được sử dụng. Cáp phải được sử dụng để kết nối qua những khoảng cách xa. Do đó, chúng ta thấy kích thước bo mạch chủ máy chủ ngày càng nhỏ đi. Đó là lý do tại sao bo mạch chủ này dừng lại trước khu vực I/O phía sau. Điều này sẽ trở nên phổ biến hơn khi nền tảng OCP DC-MHS phát triển trên toàn ngành. DELL R760 Phía sau bộ vi xử lý, chúng ta có thể thấy những ảnh hưởng của điều này. Các khe riser PCIe Gen5 chính và các kết nối cao mật độ của riser không vượt qua Intel Emmitsburg PCH. Thay vào đó, các kết nối này gần hơn với bộ vi xử lý để rút ngắn đường đi của dây dẫn trên PCB. DELL R760 Đây là một góc nhìn khác về khe khóa nội bộ OCP NIC 3.0 nằm ở cuối bo mạch chủ. DELL R760 Tiếp theo, hãy xem xét quản lý và hiệu suất.

Quản lý iDRAC 9 trên Dell PowerEdge R760

Dell PowerEdge R760 vẫn sử dụng công cụ quản lý iDRAC 9 của Dell. Rõ ràng, iDRAC 9 là một điểm khác biệt lớn trên PowerEdge R760. Với iDRAC 9, dữ liệu có thể được thu thập về nhiều thành phần và cấu hình. Sau đó, chúng có thể được đưa vào giải pháp OpenManage của Dell để tổ chức có thể dễ dàng giám sát và quản lý các máy chủ hàng loạt. Điều này không hoàn toàn miễn phí, nhưng đối với các tổ chức muốn có một giải pháp dễ dàng hơn so với việc kết hợp các công cụ mã nguồn mở hoặc bên thứ ba, đây là rất hữu ích.
DELL R760_

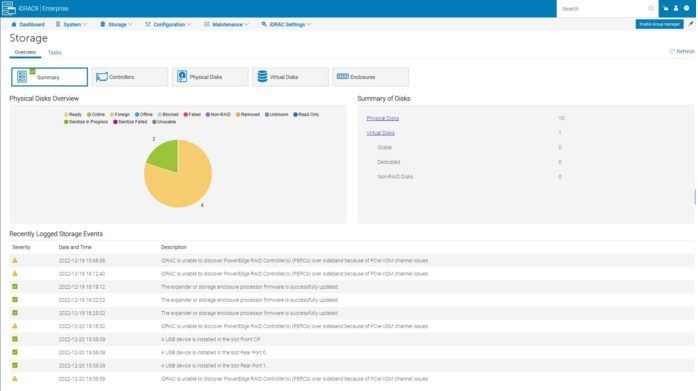

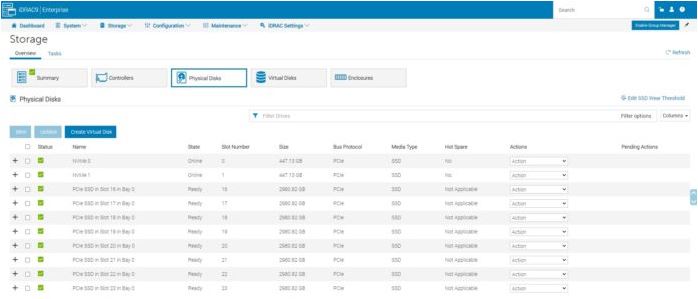

Rất nhiều người đã quen thuộc với iDRAC 9 vì nó đã tồn tại từ một thời gian dài. Nó có các tính năng quản lý lưu trữ mà không cần sử dụng các công cụ hệ điều hành hoặc UEFI.
DELL R760_

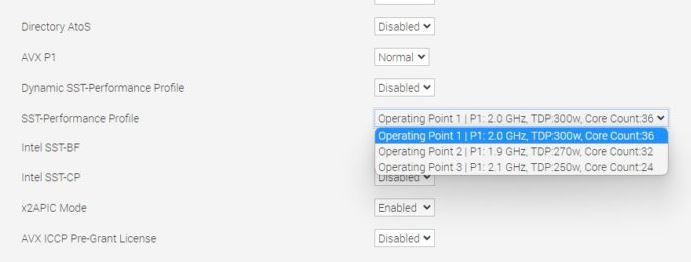

Một tính năng tuyệt vời khác là người dùng có thể thiết lập các cài đặt BIOS trực tiếp từ giao diện web. Không phải tất cả các nhà cung cấp có tính năng này. Chúng tôi đã chỉ ra cách thay đổi số lõi và TDP của CPU Intel Xeon Y trên Dell PowerEdge bằng cách sử dụng tính năng này.
DELL R760_

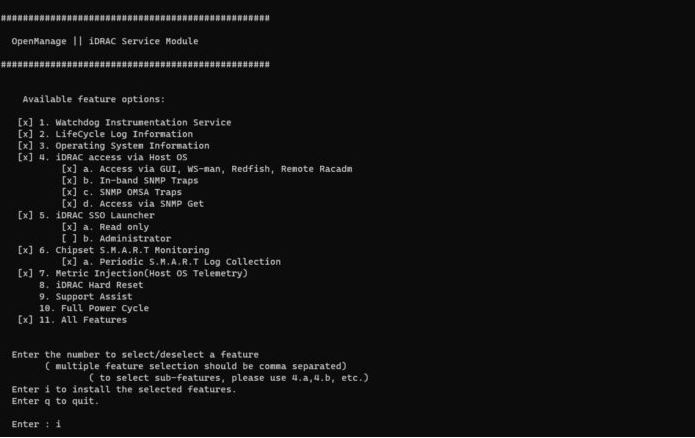

Ngoài BMC iDRAC, Dell cũng có các ứng dụng phần mềm tùy chọn như iDRAC Service Module (xem Hướng dẫn Cài đặt Dell iDRAC Service Module) có thể được sử dụng để thu thập thông tin thông qua các agent hệ điều hành và chuyển nó qua cấu trúc quản lý.
DELL R760_
Dữ liệu này sau đó được đưa vào iDRAC và OpenManage.
DELL R760_

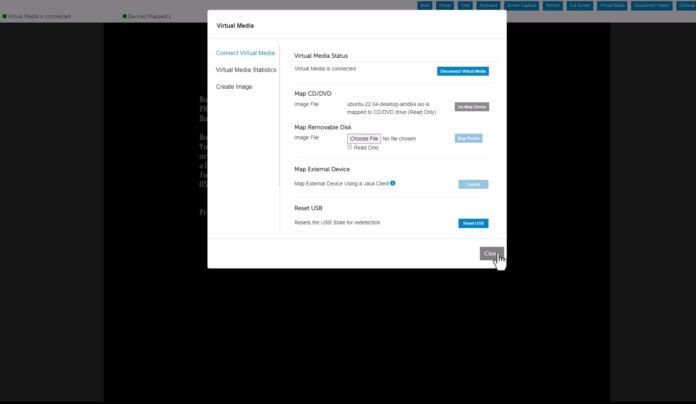

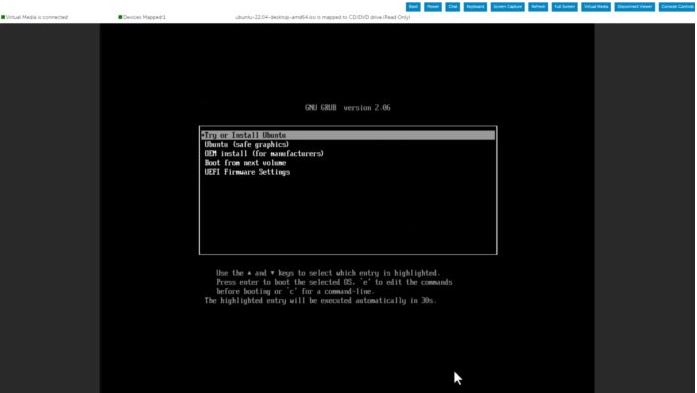

Dell cũng có các tính năng như hỗ trợ iKVM. Chúng tôi đã cài đặt iDRAC 9 enterprise trên hệ thống này, vì vậy chúng tôi có đầy đủ chức năng iKVM HTML5. Chúng tôi cũng có hỗ trợ phương tiện ảo thông qua giao diện GUI.
DELL R760_
Tổng thể, Dell iDRAC 9 là một giải pháp rất tốt và khiến khách hàng PowerEdge tin tưởng và tiếp tục sử dụng. Tiếp theo, chúng ta hãy xem hiệu suất.

Hiệu suất Dell PowerEdge R760

Các CPU được cài đặt trong đơn vị này là các đơn vị Intel Xeon Platinum 8452Y. Chúng tôi đã cấu hình chúng với 36 lõi P1, 300W TDP và xung nhịp cơ bản 2.0GHz, là số lõi tối đa cho các CPU Intel này.
DELL R760_

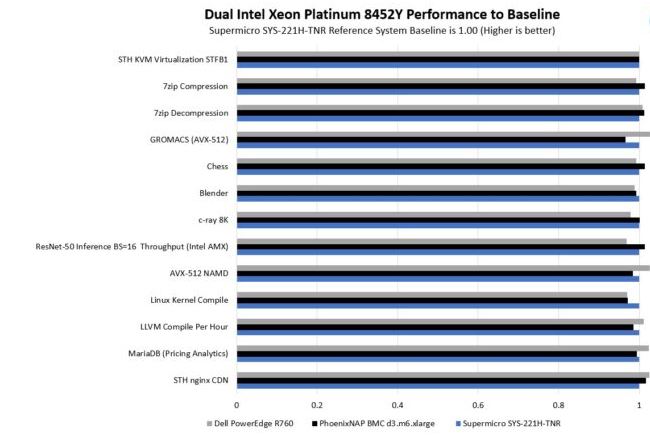

Chúng tôi có cơ hội thử nghiệm một số máy chủ có cùng SKU gần đây và vì vậy chúng tôi có một số điểm so sánh đại diện cho thế hệ.
DELL R760_

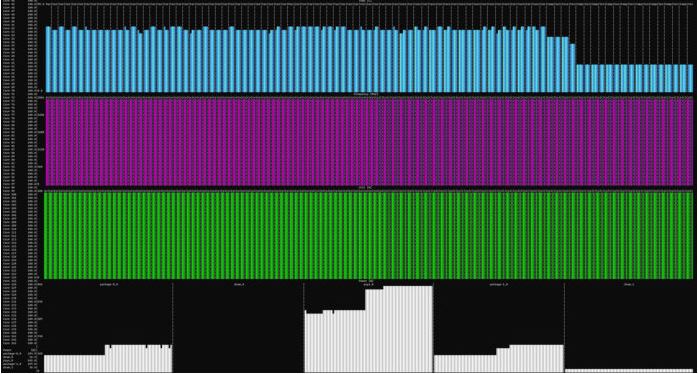

Chúng tôi đã sử dụng một máy chủ Supermicro trong trung tâm dữ liệu on-premises, một máy chủ bare metal trên đám mây tại PhoenixNAP, và sau đó là PowerEdge R760 và chạy các công việc tương tự, từ ảo hóa đến một số microbenchmark, đến các công việc HPC AVX-512, công việc cơ sở dữ liệu, công việc biên dịch, và thậm chí sử dụng các tiện ích trí tuệ nhân tạo Intel AMX mới cho suy diễn.
DELL R760_
Như có thể thấy, chúng tôi đạt kết quả khá gần nhau giữa ba máy chủ có cùng SKU CPU. Luôn có một số biến động trong quá trình kiểm tra, và chúng tôi không thể kiểm soát trung tâm dữ liệu đám mây, nhưng điểm quan trọng là Dell PowerEdge R760 với các CPU 300W này đã tương thích với kỳ vọng.

Tiêu thụ điện của Dell PowerEdge R760

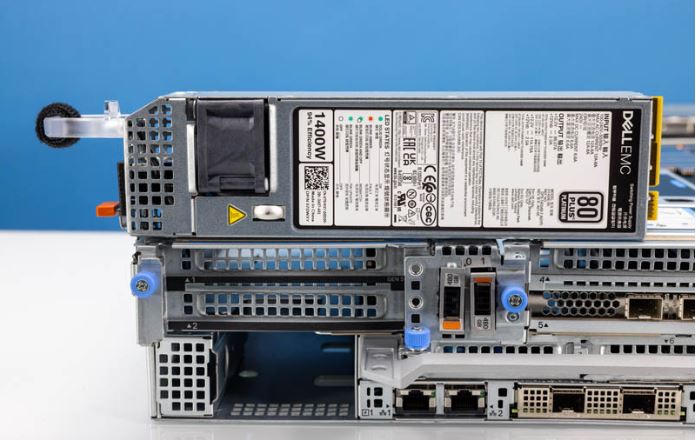

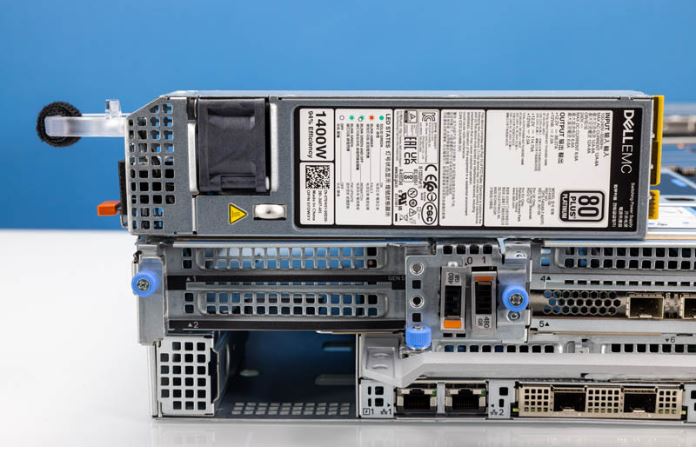

Máy chủ Dell PowerEdge R760 được cung cấp năng lượng thông qua hai nguồn Dell 80Plus Platinum 1.4kW PSUs. Dell có nhiều cấu hình nguồn điện, vì vậy đây chỉ là một tùy chọn.
DELL POWEREDGE R760
Bộ nguồn 1400W của Dell PowerEdge R760
Một điều chúng tôi nhận thấy là máy chủ của chúng tôi được cấu hình cho một bộ cấu hình hiệu suất cao. Cường độ không tải của nó vượt quá 600W. Chúng tôi đã phải rút máy chủ khỏi trung tâm dữ liệu và thử nghiệm trong studio chỉ để xác minh điều này.
Hiệu suất tiêu thụ điện của Dell PowerEdge R760

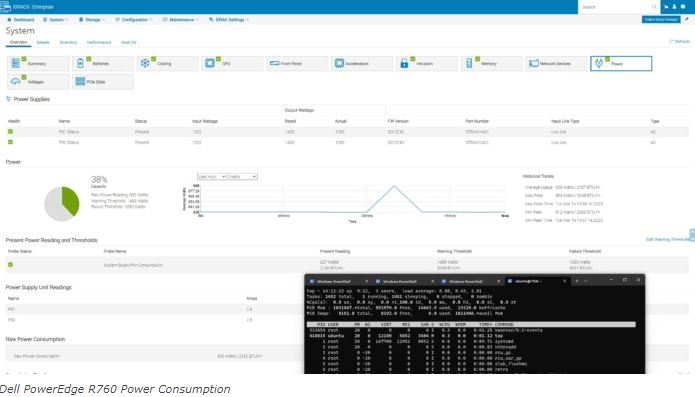

Theo dõi hiệu suất tiêu thụ điện của Dell PowerEdge R760 trên iDRAC 9
Với cấu hình này, chúng tôi dự kiến tiêu thụ điện tối đa khoảng 1kW. Tuy nhiên, có rất nhiều tùy chọn. Việc thêm ổ lưu trữ NVMe nhanh hơn và nhiều hơn có thể ảnh hưởng đáng kể đến tiêu thụ điện. Tương tự, việc thêm GPU hoặc các bộ gia tốc khác cũng có thể tăng cường tiêu thụ điện. Chúng tôi cũng không có các SKU 350W hàng đầu. Các CPU thế hệ tiếp theo của Intel cho socket này cũng sẽ có TDP cao hơn, vì vậy nếu bạn đang đọc điều này vào thời điểm thế hệ thứ 5 của Intel Xeon Scalable, đó sẽ là một yếu tố khác cần xem xét. Điều này làm nổi bật thách thức trong thiết kế các máy chủ hiện đại. Một Dell PowerEdge R760 có thể sử dụng suốt đời với cấu hình thấp hơn chỉ tiêu thụ dưới 200W. Trong khi đó, một máy chủ khác có thể tiêu thụ trên 2kW trong thời gian sử dụng hữu ích của nó. Thiết kế của Dell đã xem xét khoảng cách 10 lần này trong các tình huống khác nhau.

Kết Luận

Trong bài viết đánh giá Dell PowerEdge R760, chúng tôi đã xem xét chi tiết về thiết kế và phần cứng của máy chủ này. Dell PowerEdge R760 là một tác phẩm thiết kế xuất sắc trong lĩnh vực máy chủ và đáng được khen ngợi với những tính năng độc đáo và hiệu suất mạnh mẽ. Với thiết kế 24x ổ đĩa 2.5″, Dell PowerEdge R760 cung cấp nhiều tùy chọn lưu trữ, bao gồm cả ổ đĩa SAS 3.5″, NVMe và nhiều tùy chọn khác. Điều này cho phép người dùng tùy chỉnh máy chủ theo nhu cầu của họ. Một trong những tính năng đặc biệt của Dell PowerEdge R760 là khả năng đặt các thành phần SAS ở phía sau, để giữ cho khe cắm PCIe trống và tùy chỉnh theo ý muốn. Thiết kế vật lý phức tạp và tấm kim loại tùy chỉnh của các backplane cho thấy sự chuyên nghiệp và sáng tạo của Dell. Về phần cứng bên trong, Dell PowerEdge R760 được trang bị hai bộ vi xử lý Intel Xeon Scalable “Sapphire Rapids” thế hệ thứ 4, mang lại hiệu suất mạnh mẽ với tổng cộng tối đa 56/60 nhân và hai socket. Hệ thống quạt thay thế nhanh và hướng dẫn lưu lượng khí tốt giúp tản nhiệt hiệu quả và duy trì sự ổn định của máy chủ. Tóm lại, Dell PowerEdge R760 là một lựa chọn đáng xem trong lĩnh vực máy chủ với thiết kế xuất sắc, tính năng đa dạng và hiệu suất mạnh mẽ. Đối với những ai đang tìm kiếm một máy chủ đáng tin cậy và mạnh mẽ, Dell PowerEdge R760 là một sự lựa chọn tốt. Hiện tại Máy Chủ VINA đang cung cấp các dòng máy chủ chính hãng giá cạnh tranh.
